拉刀是用于拉削的成形刀具。刀具表面上有多排刀齿，各排刀齿的尺寸和形状从切入端至切出端依次增加和变化。当拉刀作拉削运动时，每个刀齿就从工件上切下一定厚度的金属，最终得到所要求的尺寸和形状。拉刀常用于成批和大量生产中加工圆孔、花键孔、键槽、平面和成形表面等,生产率很高。拉刀按加工表面部位的不同，分为内拉刀和外拉刀；按工作时受力方式的不同，分为拉刀和推刀。推刀常用于校准热处理后的型孔。

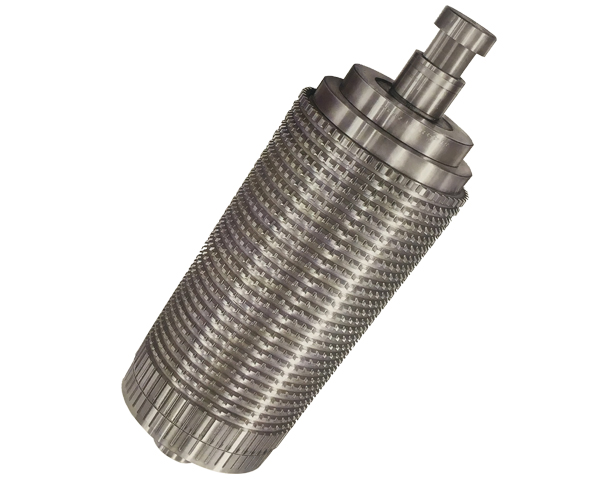

    由于拉削加工方法应用广泛，拉刀的种类也很多。按受力不同可分为拉刀和推刀。按加工工件的表面不同可分为内拉刀和外拉刀 。内拉刀是用于加工工件内表面的，常见的有圆孔拉刀、键槽拉刀及花键拉刀等。外拉刀是用于加工工件外表面的，如平面拉刀、成形表面拉刀及齿轮拉刀等。按拉刀构造不同，可分为整体式与组合式两类。整体式主要用于中、小型尺寸的高速钢拉刀；组合式主要用于大尺寸拉刀和硬质合金拉刀，这样不仅可以节省贵重的刀具材料，而且当拉刀刀齿磨损或破损后，能够更换，延长整个拉刀的使用寿命。

    在拉削过程中，拉削表面常见的缺陷有以下几种：

    划伤

    加工表面粗糙度基本符合要求，但有局部划伤缺陷时，应主要从使用方面进行

    拉刀

    检查。例如，刀齿刃口是否有碰伤的缺口；刀齿（尤其是精切齿）上是否有附着的切屑未被清除干净；拉刀经过多次刃磨后容屑槽的形状是否造成不光滑的台阶形，以致使切屑卷曲不顺利而挤坏．刀齿和划伤加工表面等。此外，预加工孔的表面上若有氧化皮，也可能碰伤刀齿而造成局部划伤缺陷。

    挤亮点

    是由于刀齿后刀面与已加工表面间产生较剧烈的挤压摩擦而造成的。常用选择合适的后角（尤其是粗切齿的后角不应太小）和齿升量；异形拉刀采用性能良好的切削液，并需浇注充足，以及采取对硬度高的工件进行适当的热处理以降低其硬度等方法来消除这种缺陷。拉削后的表面上还会产生一些其它缺陷。

    拉刀的磨损主要发生在后刀面上，龙其是在分屑槽的转角处更为严重。一般磨损量VB 超过0.3mm 时需重磨。重磨时，一般在专用磨床上进行，如M6110型拉刀刃磨机床，对于较为短小的拉刀，也可在万能工具磨床用碟形砂轮沿前刀面进行刃磨。刃磨时应保持拉刀设计前角不变和达到预定的表面质量要求。用弧线球面砂轮刃磨拉刀前刀面，是广泛采用的刃磨圆孔拉刀的方法，所示。碟形砂轮与拉刀绕各自的轴线转动，并使砂轮的周边与前刀面上的m点接触， m 点为前刀面与槽底圆弧的切点。
